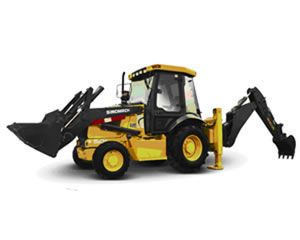

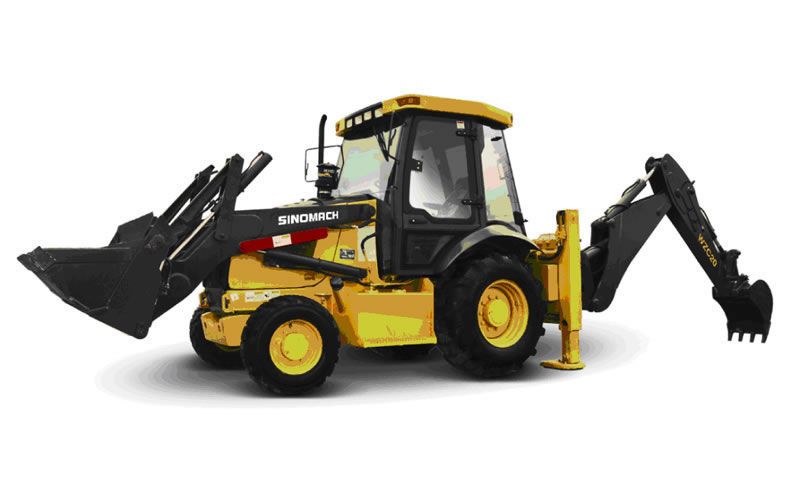

Retroescavadeira 620CH
Nossa retroescavadeira 620CH possui alta capacidade de fazer escavação, abertura de varas, reaterro e movimentação de materiais, para muitas áreas de aplicação, incluindo construção geral, demolição e escavação, paisagismo, pavimentação, etc.
Características da retroescavadeira 620CH
1. Esta retroescavadora está equipada com motor confiável de Dongfeng Cummins.
2. Ele vem com sistema de transmissão de mudança energética (Power Shift) mecânica sincronizada com 4 marchas à frente e 4 marchas à ré.
3. Como um veículo de engenharia, a retroescavadeira é projetada com cabine ROPS/FOPS totalmente fechado que gera um ambiente de trabalho espaçoso e conforto para operador durante dia inteiro e ainda pode garantir um campo visual incomparável.
4. A retroescavadeira é conduzida pelas 4 rodas equipadas com eixo dianteiro CARRARO e eixo traseiro tipo molhado CARRARO com freio multi-disco.
5. A caçamba versátil tipo 4 em 1 permite uma faixa ampla de aplicações desta escavadeira de rodas para carregamento, raspagem, empurramento, fixação, pavimentação, elevação de cargas,etc. A caçamba é controlada pelo modo eletrohidráulico.
6. A retroescavadeira adota válvula piloto de controle da carregadeira e válvula da retroescavadeira para facilidade e flexíbilidade da operação.
7. Lança extensível aumenta a produtividade através da redução do número de movimentos de transportação.
8. Braço extensível aumenta a área de trabalho.
| Dimensão total | |||
| 1 | Comprimento total (com caçamba no solo) | 5835mm | |
| 2 | Largura total (com pés de fixação) | 2240mm | |
| 3 | Largura (lado externo do pneu) | 1993mm (roda dianteiro) 2057mm (roda traseiro) | |
| 4 | Largura da caçamba de carregadeira | 2313mm | |
| 5 | Altura (até top do cabine) | 2720mm | |
| 6 | Altura (até top do braço de escavação) | 3548mm | |
| 7 | Distância entre eixos | 2155.5mm | |
| 8 | Trilha da roda traseira | 1700mm | |
| 9 | Trilha da roda dianteira | 1880mm | |
| 10 | Distância mínima ao solo | 355mm para 2WD 275mm para 4WD | |
| 11 | Distância mínima da parte traseira do veículo ao solo | 350mm(perna de fixação); 520mm(centro) | |
| 12 | Velocidade de condução (km/h) | ||
| (1) Ⅰ marcha frente/reverso | 6/6 | ||
| (2) Ⅱ marcha frente/reverso | 10/10 | ||
| (3) Ⅲ marcha frente/reverso | 20/20 | ||
| (4) Ⅳ marcha frente/reverso | 38/38 | ||
| Principais especificações técnicas da retroescavadeira | |||
| 1 | Carga nominal | 1700Kg (caçamba padrão) | |
| 2 | Peso operacional | 8000Kg (caçamba padrão) | |
| 3 | Potência nominal de elevação da caçamba de carregadeira | >34KN | |
| 4 | Capacidade da caçamba de carga | 1.0m3 (caçamba padrão) | |
| 5 | Máxima força de desagregação | >49kN (braço); 60kN (caçamba) | |
| 6 | Máxima força de descarga (basculamento) | 2714mm (caçamba padrão) | |
| 7 | Alcance máximo de descarga (basculamento) | 84mm (caçamba padrão) | |
| 8 | Ângulo de basculamento com altura total | 43.5º(caçamba padrão) | |
| 9 | Ângulo de inclinação da caçamba | No solo | 41° 41.7° (350) |
| Durante transportação | |||
| Lado externo da roda dianteira | 3795mm para 2WD 4300mm para 4WD | ||
| 10 | Profundidade máxima de escavação (com inferior da caçamba em horizontal) | 80mm | |
| 11 | Raio de giro mínimo | 4380mm | |
| 12 | Tempo de elevação da caçamba de carga | ≤5.1s | |
| 13 | Tempo de baixamento da caçamba de carga | ≤4.0s | |
| 14 | Tempo de descarga (basculamento) | ≤1.5s | |
| Motor diesel da retroescavadeira | |||
| 1 | Modelo | Dong Feng Cummins 4BTA3.9-C110 | |
| 2 | Tipo | Injeção direta, turbocompressor, refrigeração à água | |
| 3 | Potência nominal | 82kW | |
| 4 | Velocidade nominal | 2200rpm | |
| 5 | Deslocamento total do cilindro | 3.9L | |
| 6 | Diâmetro do cilindro/curso | 4×102/120mm | |
| 7 | Tensão do motor de partida | 12V | |
| 8 | Torque máximo | 460N.M | |
| 9 | Tipo de partida | Elétrico | |
| 10 | Consumo mínimo específico de combustível | 225g/Kw.h | |
| Sistema de transmissão da retroescavadeira | |||
| A. Conversor de torque | |||
| 1 | Modelo | CARRARO | |
| 2 | Tipo de refrigeração | Circulação sob pressão do óleo | |
| B. Sistema de transmissão | |||
| 1 | Modelo | CARRARO | |
| 2 | Tipo | Mudança mecânica sincronizada | |
| 3 | Posição de mudança de marcha | 4 marchas à frente e 4 marchas à ré | |
| C. Eixo e pneu | |||
| 1 | Modelo | CARRARO | |
| 2 | Tipo de redutor principal | Engrenagem cônica espiral, estágio único | |
| 3 | Tipo de redutor final | Planetário, estágio único | |
| 4 | Ângulo de direção máximo | 55° | |
| 5 | Capacidade de inclinação | 30% | |
| 6 | Máxima força de puxamento | 43.5±10% (kN) para 2WD; 70±10% (kN) para 4WD | |
| 7 | Tipo de pneu | Pneu dianteiro 4WD 12-16.5NHS-10PR (pressão de ar 4.4); Pneu dianteiro 2WD 11L-16 (pressão de ar 4.4) | |
| Pneu traseiro 19.5L-24R4-12PR (pressão de ar 2.4) | |||
| Sistema hidráulico do dispositivo de trabalho da retroescavadeira | |||
| 1 | Modelo da bomba de óleo | JHP2050AXCC | |
| 2 | Pressão do sistema | 230kgf/cm2 | |
| 3 | Modelo da válvula de carga | ZL20DJC-02-01 | |
| 4 | Modelo da válvula prioritária | YXL-F160L-N7(W) | |
| 5 | Modelo da válvula para escavadeira | WJ30DC-07-01 | |
| 5 | Pressão prioritária | 3Mpa | |
| Sistema de direção | |||
| 1 | Tipo | Roda de direção dianteira | |
| 2 | Modelo do dispositivo de direção | BZZ5-E160B+FKB-3022 | |
| 3 | Pressão do sistema | 140kgf/cm2 | |
| Capacidade do óleo | |||
| 1 | Combustível (diesel) | 151L | |
| 2 | Óleo lubrificante do motor | 11L | |
| 3 | Óleo para conversor e caixa de câmbio | 18.5L | |
| 4 | Óleo para sistema hidráulico | 110L | |
| 5 | Óleo para eixos de condução (F/R) | 7.6+17L | |
