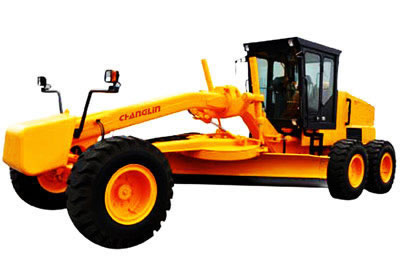

Motoniveladora 720MH

Motoniveladora 720MH

Configurações da motoniveladora 720MH
1. Motor

Tipo: refrigerado a água, quatro tempos, motor turbo
Modelo: Shangchai SC8D200G2B1 or Dongfeng Cummins 6BTA8.3
Potência nominal: 147kW/200ps, 160kW/215ps
Velocidade nominal: 2300rpm, 2200rpm

2. Caixa de mudanças
Modelo: ZF da Liuzhou ou 6WG180 da Hangzhou
Tipo: mudança de potência, controle hidráulico elétrico, com conversor de torque
Mudança de velocidade: 6 a frente e 3 a trás
Velocidade de percurso

Velocidade /mudança 1 2 3 4 5 6
Frente 5.0 8.6 11.3 19.2 23.8 39.6
Verso 5.0 11.3 23.8 - - -

3. Eixo da motoniveladora
3.1 Eixo traseiro: eixo rígido 3 estágios com mecanismo diferencial NO-SPIN
3.2 Eixo dianteiro: oscilação impulsionada por eixo, com o ângulo de oscilação de 15 ° (esquerda e direita), de ângulo de inclinação 17 ° da roda dianteira (esquerda e direita) e 45 ° de ângulo de direção

4. Caixa paralela tandem
Tipo: Tipo oscilante
Ângulo oscilante: 15°
Acionamento: corrente de rolo para trabalho pesado

5. Sistema de freio
5.1 Freio de serviço: totalmente hidráulico, freio de disco de pinça para motoniveladora estão localizados ao lado das duas rodas médias e as duas rodas traseiras.
5.2 Freio de paragem: o freio do cubo está instalado na extremidade do eixo de caixa de velocidade.
5.3 Freiagem contínua: o conversor de torque suporta travagem contínua.

6. Sistema hidráulico da motoniveladora
Instalado com bomba dupla independente de sistema de circuito duplo, o sistema hidráulico para a maquinaria de construção fornece a pressão do sistema de 16MPa.

7. Estrutura
Estrutura articulada

8. Lâmina
Tamanho: 3965×650 (Comprimento × altura )
Ângulo de reversão : 360°
Ângulo máximo de inclinação e (L/R): 90°
Profundidade máxima de graduação: 500mm

9. Pneu
Tipo: Pneu padrão para motoniveladora de trabalhos pesados
Quantidade: 6
Tamanho: 17.5-25, 12PR

10. Sistema elétrico e instrumento
Tensão de trabalho : 24V
Instrumento: várias lâmpadas de trabalho e os instrumentos

11. Especificações técnicas principais da motoniveladora
11.1 Peso de operação: 15400kg (configuração padrão com lâmina dianteira e raspador traseiro)
11.2 Dimensão total: 8700×2595×3480 (padrão), 10330×2740×3480 ( com lâmina dianteira e raspador traseiro)

12. Peças opcionais
12.1 Lâmina dianteira
12.1.1 Tamanho : 2740×920 (L×A)
12.1.2 Distância para o eixo dianteiro: 1550mm
12.1.3 Classificação máxima da profundidade: 205mm
12.2 Raspador traseiro
12.2.1 Largura: 2000mm
12.2.2 Número de dentes: 5
12.2.3 Classificação máxima da profundidade: 315mm

Especificações técnicas:
Modelo 720MH
Comprimento × Largura x Altura (mm) 9100×2600×3500
Peso operacional (Kg) 15400
Força de tração máxima (KN) 80.8
Tipo de motor Diesel ShangChai SC8D/Cummins 6BTA8.3
Potência nominal (KW) 147/160
Tipo de caixa de transmissão HangChi/ZF
Posição de alavanca de mudança 6 a frente e 3 atrás
Raio mínimo de viragem (mm) 7800
Dimensão da lâmina 3965×650
Altura máxima de elevação (mm)
Profundidade máxima de escalonamento (mm) 500
