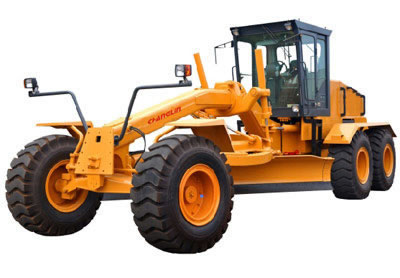

Motoniveladora 724M

Motoniveladora 724M

Configuração da motoniveladora 724M
1. Motor

Tipo: refrigerado a água, quatro tempos, motor turbo
Modelo: Shangchai SC11CB
Potência nominal: 175kW/240ps
Velocidade nominal : 2600rpm/2300rpm
Torque máximo: 750Nm em 1500-1700rpm, 843Nm em 1400rpm

2. Caixa de mudanças
Modelo: ZF da Liuzhou
Tipo: mudança de potência, controle hidráulico elétrico, com conversor de torque
Posição de mudança de velocidade : 6 engrenagens dianteiras e 3 traseiras

Velocidade de percurso
Velocidade /mudança 1 2 3 4 5 6
Frente (km/h) 5.74 8.73 13.02 17.49 26.98 38.98
Trás (km/h) 5.74 13.02 26.98 - - -

3. Eixo da motoniveladora
3.1 Eixo traseiro: eixo rígido de 3 estágios com mecanismo diferencial NO-SPIN
3.2 Eixo frontal: eixo impulsionado oscilante, com o ângulo de oscilação de 15 ° (esquerda e direita), ângulo de inclinação da roda dianteira 17° (esquerda e direita), e ângulo de direção de 45°

4. Caixa Tandem
Tipo: oscilante
Ângulo oscilante: 15°
Acionador: corrente de rolos para trabalhos pesados

5. Sistema de freio
5.1 Freio de serviço: totalmente hidráulico, freio de disco de pinça para motoniveladora estão localizados ao lado das duas rodas médias e as duas rodas traseiras.
5.2 Freio de paragem: o freio do cubo está instalado na extremidade do eixo de caixa de velocidade.
5.3 Freiagem contínua: o conversor de torque suporta travagem contínua.

6. Sistema hidráulico da motoniveladora
Instalado com bomba dupla independente de sistema de circuito duplo, o sistema hidráulico para a maquinaria de construção fornece a pressão do sistema de 16MPa.

7. Estrutura
Estrutura articulada

8. Lâmina
Tamanho: 4422×688 (Comprimento × altura )
Ângulo de reversão : 360°
Ângulo máximo de inclinação e (L/R): 90°
Profundidade máxima de graduação: 500mm

9. Pneu
Tipo: Pneu padrão para motoniveladora para construção de estradas
Quantidade: 6
Tamanho: 20.5-25, 16PR

10. Sistema elétrico e instrumento
Tensão de trabalho : 24V
Instrumento: várias lâmpadas de trabalho e os instrumentos equipados no nivelador de terreno

11. Especificações técnicas principais da motoniveladora
11.1 Peso de operação: 19000kg (padrão)/ 20000kg / (com lâmina dianteira e raspador traseiro)
11.2 Dimensão total: 9300×2800×3800 (padrão), 10910×2890×3630 ( com lâmina dianteira e raspador traseiro)

12. Peças opcionais
12.1 Lâmina dianteira para máquina de terraplanagem
12.1.1 Tamanho : 2890×1020 (L×A)
12.1.2 Distância para o eixo dianteiro: 1600mm
12.1.3 Classificação máxima da profundidade: 205mm
12.2 Raspador traseiro
12.2.1 Largura: 2087mm
12.2.2 Número de dentes: 5
12.2.3 Classificação máxima da profundidade: 315mm

Especificações técnicas:
Modelo 724M
Comprimento × Largura x Altura (mm) 9230×2800×3550
Peso operacional (Kg) 19000
Força de tração máxima (KN) 99
Tipo de motor Diesel ShangChai SC11CB
Potência nominal (KW) 175
Tipo de caixa de transmissão LiuZhou ZF
Posição de alavanca de mudança 6 a frente e 3 atrás
Raio mínimo de viragem(mm) 8600
Dimensão da lâmina 4422×688
Altura máxima de elevação (mm)
Profundidade máxima de escalonamento (mm) 500
