Caminhão munck com lança telescópica SQ10

Caminhão munck com lança telescópica SQ10

Características
1. Projetado com lança telescópica, nosso caminhão munck SQ10 adota o redutor planetária para garantir uma rotação estável de 360°.
2. O estabilizador (outrigger) frontal deste guindauto é projetado com uma extensão máxima prolongada para 5.56m.
3. A configuração padrão do nosso caminhão guindaste inclui um estabilizador (outrigger) traseiro fixado. Você tambem pode escolher um estabilizador (outrigger) traseiro hidráulico para melhorar ainda mais a estabilidade deste guindauto e deixando este equipamento adequado para condições de trabalhos complexas.
4. As seções hexagonais oferece uma boa estabilidade lateral para nosso caminhão guindaste.
5. Controlado pela válvula de controle principal, nosso caminhão munck é adaptável a manipulação por ambos lados.
6. Os estabilizadores (outriggers) são controlados pelas válvulas separadas. As operações inadequadas podem ser evitadas graças a utilização das válvulas seletoras.
7. Interruptor de limite de altura, dispositivo de alarme de enrolamento (over winding) e lâmpada de LED de alta potência são as peças de configuração padrão do nosso caminhão munck.
8. Limitador de momento pode ser instalado neste caminhão guindaste opcionalmente para melhorar a segurança do ambiente de trabalho para os operadores.

Parâmtros técnicos do caminhão munck
Modelo SQ10
(KN.m) 250
Capacidade máxima de elevação (Kg) 10000
Capacidade máxima de faixa de operação(mm) 13300
Capacidade máxima de gama de elevação (mm) 15300
Espargimento máximo de estabilizador (mm) 2114-5560
Ângulo de rotação Todas as rotações
Grua montada em caminhão (Kg) 4036
Capacidade de tanque de óleo (L) 170
Pressão do sistema hidráulico(MPa) 23
Fluxo de óleo do sistema hidráulico (L/min) 80

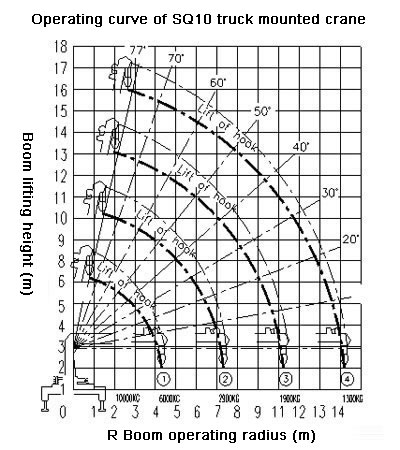

Desempenho de levantamento do caminhão munck
Carga (kg)
Alcança (m)
Peso de carga (kg)
Lança com uma seção Lança com duas seções Lança com três seções Lança com quarto seções
2.5 *10000 6700 5000 4400
3.0 *8400 6500 5350 4200
3.5 7300 6000 5200 4000
4.0 6500 5400 4800 3950
5 6000 (4.4) 4500 4000 3200
6
3800 3500 2900
7
3400 3000 2500
8
2900 (7.4) 2600 2300
9

2400 2200
10

2100 2000
11

1900 (10.4) 1700
12


1400
13


1300 (13.3)
14



16



Proporção de elevação A proporção de elevação é 6 para itens marcados com * e 4 para outros itens.

Observações:
1. Peso nominal de levantamento incluem peso do gancho (108kg) e outros acessórios para levantamento. O estabilizador (outrigger) deve ficar no terreno plano e sólido.
2. O peso real de levantamento se depende do raio de trabalho real.
3. Enquanto o comprimento da lança é mais do que 6m, o estabilizador (outrigger) ser esticado totalmente.
4. Os parâmetros da tabela de cima não permitem uma ação de deflexão de lança.
