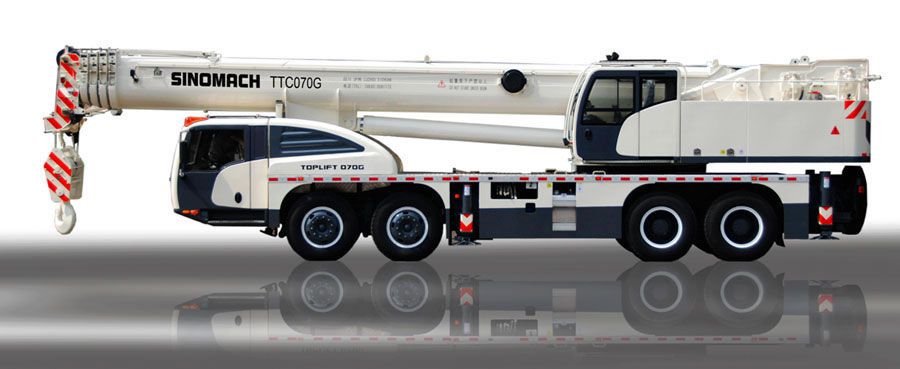

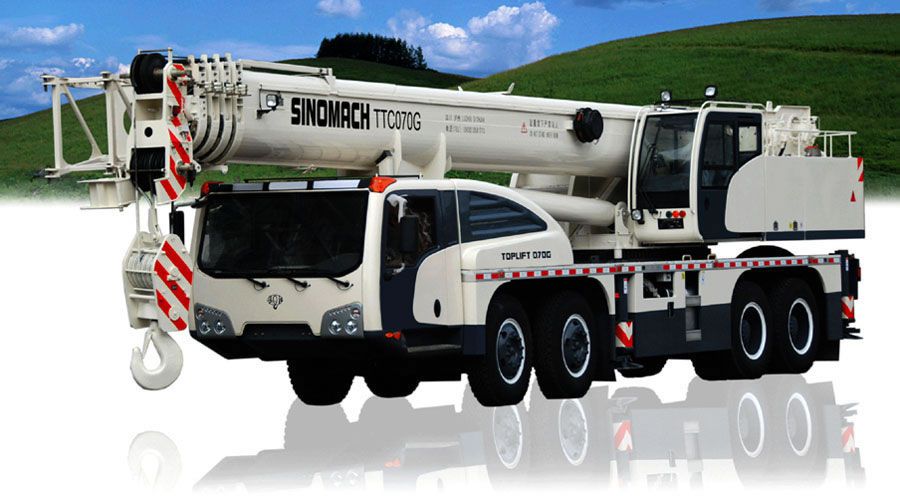

Caminhão guindaste TTC070G

Caminhão guindaste TTC070G

Introdução do produto
1. A capacidade de elevação do caminhão guindaste TTC070 é medida em terreno sólido na horizontal. A faixa de raio de trabalho real após a elevação de carga está listada. Se o comprimento excede os valores especificados, o equipamento de elevação com lança curta suporta mais carga do que a quela que tiver lança mais comprida

2. A lança do camião guindaste tem cerca de 11m de comprimento quando cada seção estiver totalmente retraída.

3. A carga tabulada inclui o peso do gancho. Por exemplo, o peso do gancho principal é de 543kg e do gancho auxiliar é de 102kg. Com a lança estendida, a capacidade de carga de elevação nominal da lança principal deve ser reduzida a 1500kg. Quando o gancho principal está na cabeça da lança principal, a capacidade de elevação da lança tem que ser reduzida a 543kg.

4. Auxiliada pela cabeça da roldana, o equipamento de elevação terá a sua capacidade de elevação nominal em cada seção reduzida em 543kg, mas a capacidade de elevação máxima do caminhão guindaste é de 4000kg. Com o gancho auxiliar na cabeça da roldana na extremidade da lança, o gancho principal é utilizado e o peso da elevação de carga nominal de cada parte deve ser reduzido a 102kg.

5. O quinto estabilizador permite o caminhão guindaste manter tabulada a capacidade de elevação nominal de rotação dentro 360°. Caso contrário, o ângulo de elevação é menor que 120°.

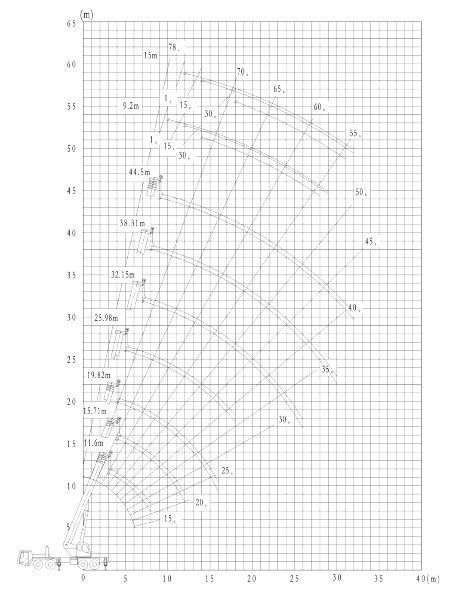

6. O ângulo de lança mínima de elevação é listado na tabela com base em diferentes comprimentos da lança. É estritamente proibido elevar a lança a baixo do ângulo mínimo correspondente.

Parâmetros técnicos
Peso do guindaste
Peso bruto do veículo (GVW) 46000kg
Eixo de carga
Eixo de direção (eixos 1 e 2) 2000kg
Eixo motriz (eixos 3 e 4 ) 26000kg
Distância do solo
Distância mínima ao solo 300mm
Ângulo da rampa 19.7°
Ângulo de aproximação 20.2°
Ângulo de saída 11.7°

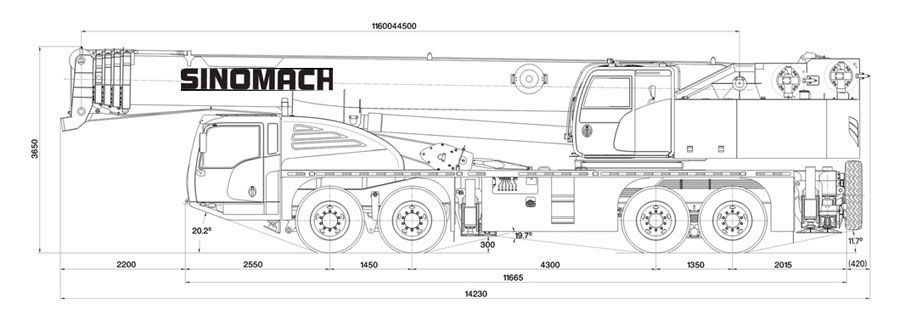

Base de roda
Distância entre eixos 1 e 2 1450mm
Distância entre eixos 2 e 3 4300mm
Distância entre eixos 3 e 4 1350mm
Trilha de roda
Eixos 1 e 2 2280mm
Eixos 3 e 4 2060mm

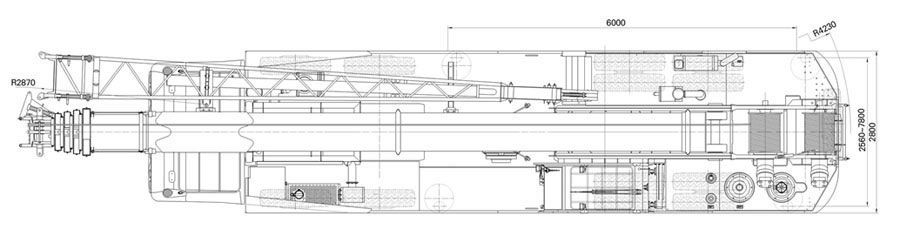

Dimensão do estabilizador
Extensão longitudinal 6.0m
Extensão transversal 7.8m
Força do estabilizador
Contraforça máxima 568.73kN
Dimensão
(Comprimento × Largura × Altura) 14.23×2.8×3.65m
