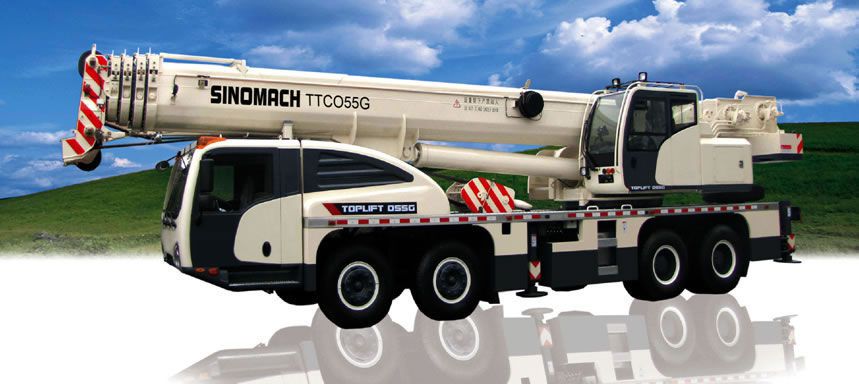

Caminhão guindaste TTC055G

Caminhão guindaste TTC055G

Descrição
1. A tabela seguinte apresenta a capacidade de elevação deste caminhão guindaste TTC055 em terreno sólido na horizontal. Além disso, a faixa de raio de trabalho real após a elevação de carga está listada.

2. Com cada seção totalmente retraída, a lança do caminhão guindaste TTC025G é cerca de 11m quando está levantado. Se o comprimento da lança vai além dos valores especificados, a máquina de elevação com lança curta suporta mais carga do que a quela que tiver lança mais comprida.

3. A carga tabulada inclui o peso do gancho. Entretanto, o peso do gancho principal é de 543kg e do gancho auxiliar é de 102kg. Com a lança estendida, a capacidade de carga de elevação nominal da lança principal deve ser reduzida a 1500kg. Quando o gancho principal está na cabeça da lança principal, a capacidade de elevação da lança tem que ser reduzida a 543kg.

4. Quando a cabeça da roldana é usada, a capacidade de elevação nominal de cada seção deve ser reduzida a 543kg, mas a capacidade de elevação máxima do caminhão guindaste é de 4000kg. Com o gancho auxiliar na cabeça da roldana na extremidade da lança, o gancho principal é utilizado e o peso da elevação de carga nominal de cada parte deve ser reduzido a 102kg.

5. Se o quinto estabilizador funciona, o caminhão guindaste mantém tabulada a capacidade de elevação nominal de rotação dentro 360°. Caso contrário, o ângulo de elevação é menor que 120°.

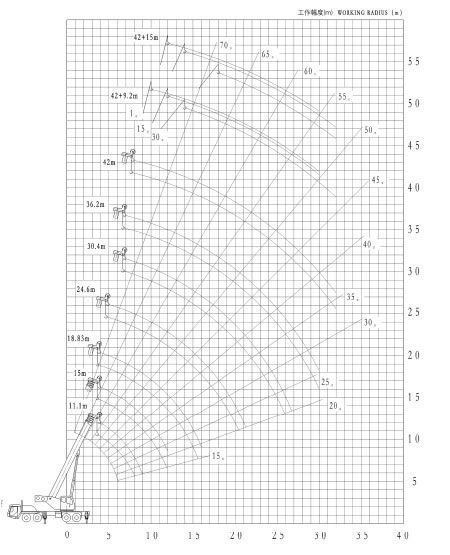

6. O ângulo mínimo de elevação da lança está listado na tabela de acordo com diferentes comprimentos. A lança não deve ser elevada ao menor ângulo que o ângulo correspondente.

Especificações
Peso do guindaste
Peso bruto do veículo (GVW) 41880kg
Eixo de carga
Eixo de direção (eixos 1 e 2) 15940kg
Eixo motriz (eixos 3 e 4 ) 25940kg
Distância do solo
Distância mínima ao solo 280mm
Ângulo da rampa 18°
Ângulo de aproximação 18°
Ângulo de saída 11.5°
Base de roda
Distância entre eixos 1 e 2 1450mm
Distância entre eixos 2 e 3 3950mm
Distância entre eixos 3 e 4 1350mm
Trilha de roda
Eixos 1 e 2 2280mm
Eixos 3 e 4 2056mm

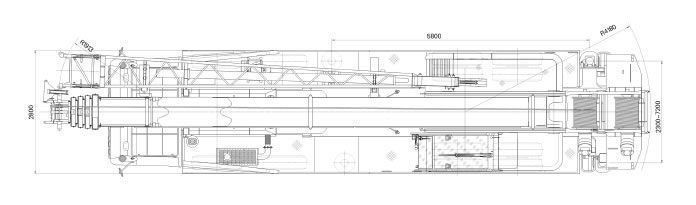

Dimensão do estabilizador
Extensão longitudinal 5.8m
Extensão transversal 7.2m
Força do estabilizador
Contraforça máxima 525kN

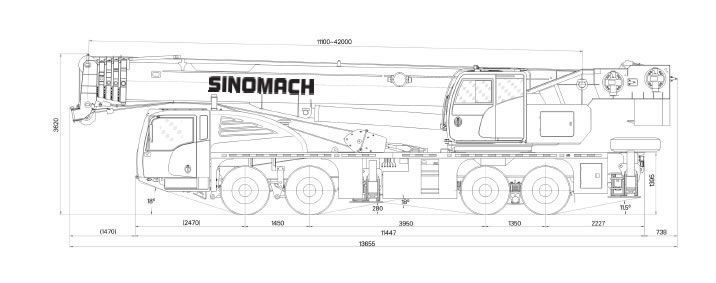

Dimensão
(Comprimento × Largura × Altura) 13.655×2.8×3.62m
