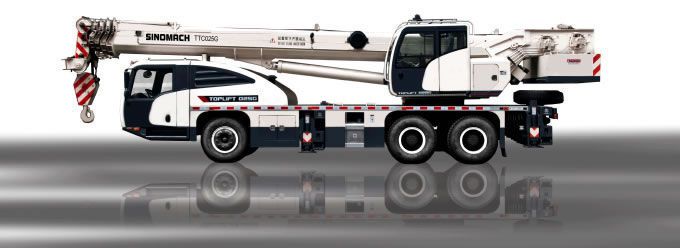

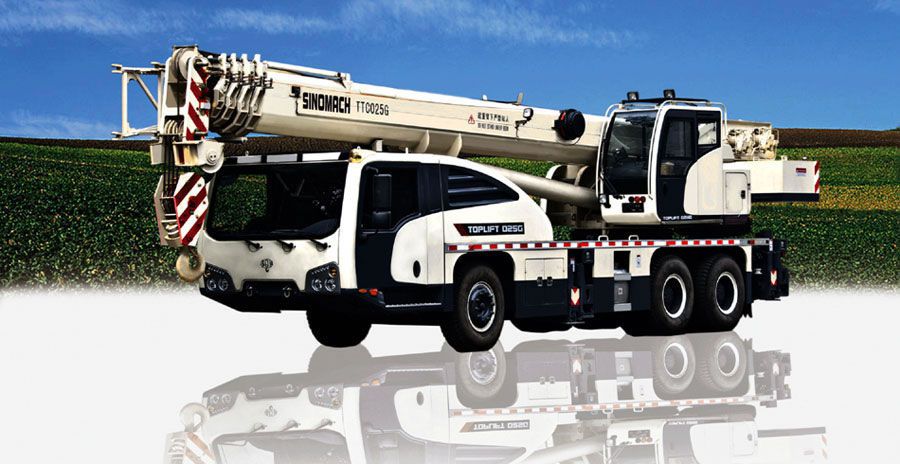

Caminhão guindaste TTC025G
Introdução do produto
1. Com cada seção totalmente retraída, a lança do caminhão guindaste TTC025G é cerca de 11m quando está levantado. Se o comprimento da lança vai além dos valores especificados, a máquina de elevação com lança curta suporta mais carga do que aquela que tiver lança mais comprida.
2. A carga tabulada inclui o peso dos ganchos. Nesse sentido, o gancho principal pesa 543 kg e o gancho auxiliar pesa 102 kg. Quando a lança está estendida, a capacidade de carga de elevação nominal da lança principal deve ser reduzida a 1500kg. Quando o gancho principal está na cabeça da lança principal, a capacidade de elevação da lança deve ser reduzida a 543kg.
3. Se a cabeça da roldana é adotada, a capacidade de elevação nominal de cada seção deve ser reduzida a 543kg, mas a capacidade de elevação máxima do caminhão guindaste é de 4000kg. Como o gancho principal é utilizado quando o gancho auxiliar está na cabeça da roldana na extremidade da lança, o peso de elevação nominal de cada peça da lança de elevação deve ser reduzida a 102kg.
4. Quando o quinto estabilizador é usado, o caminhão guindaste mantém tabulada a capacidade de elevação nominal de rotação dentro 360°.

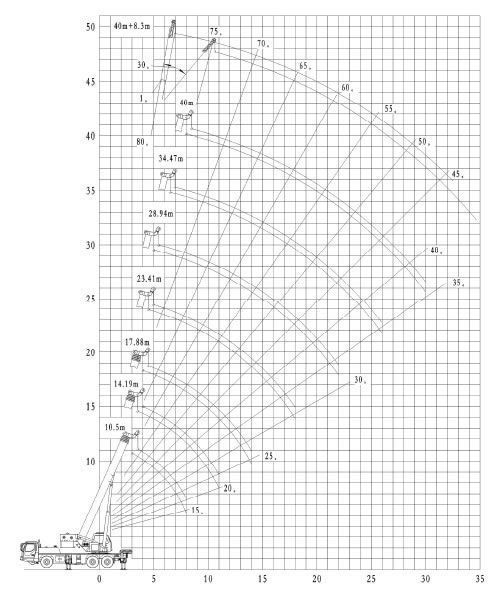

5. O ângulo de lança mínima de elevação é listado na tabela com base em diferentes comprimentos da lança. É estritamente proibido elevar a lança a baixo do ângulo mínimo correspondente.
Especificações| Peso do guindaste | |
| Peso bruto do veículo (GVW) | 33070kg |
| Eixo de carga | |
| Eixo de direção (eixos 1) | 7500kg |
| Eixo motriz (eixos 2 e 3 ) | 25390kg |

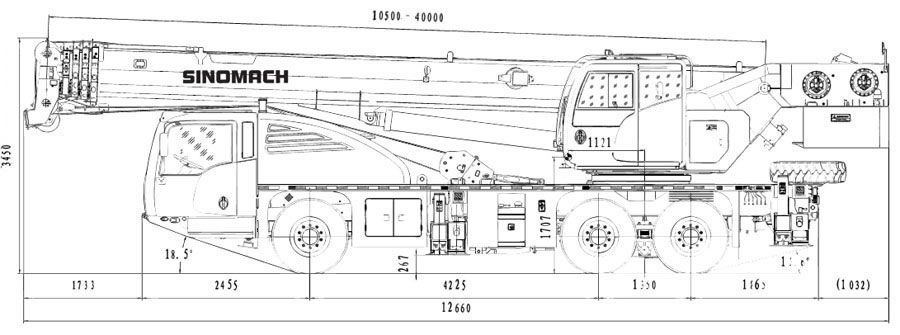

| Distância do solo | |
| Distância mínima ao solo | 267mm |
| Ângulo da rampa | 15.9° |
| Ângulo de aproximação | 18.5° |
| Ângulo de saída | 13.6° |
| Base de roda | |
| Distância entre eixos 2 e 3 | 4225mm |
| Distância entre eixos 1 e 3 | 1350mm |
| Trilha de roda | |
| Eixos 1 | 2069mm |
| Eixos 2 e 3 | 1830mm |
| Dimensão do estabilizador | |
| Extensão longitudinal | 5.03m |
| Extensão transversal | 6.1m |
| Força do estabilizador | |
| Contraforça máxima | 283.22kN |
| Dimensão | |

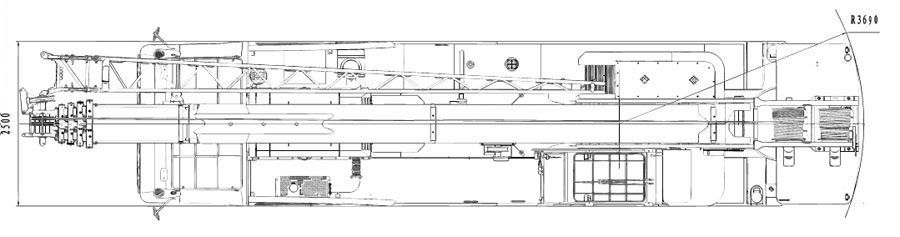

| (Comprimento × Largura × Altura) | 12.66×2.5×3.44m |
Nota: Os valores na tabela estão relacionados com as capacidades de elevação do caminhão guindaste no terreno sólido na horizontal. O raio de trabalho na tabela está no intervalo real depois de elevação de carga.
