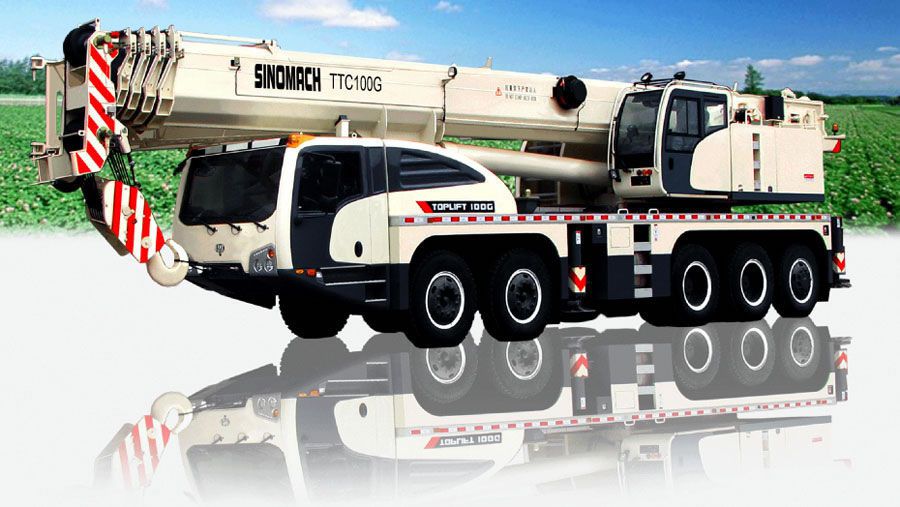

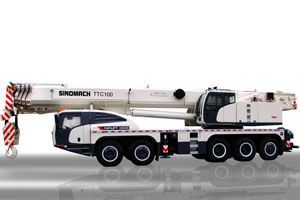

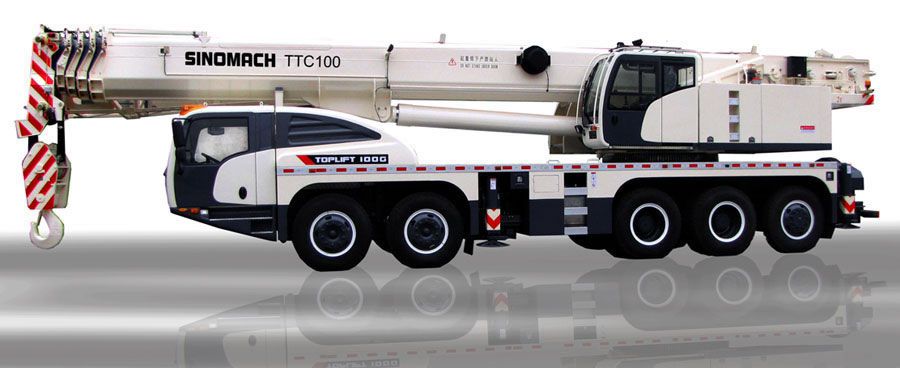

Caminhão guindaste TTC100G

Caminhão guindaste TTC100G

Informação do produto
1. Não é permitido ter o caminhão guindaste TTC100G sobrecarregado e e inclinado na elevação. A tabela a seguir está listada com a capacidade de elevação nominal calculada quando a máquina trabalha em terra firme na horizontal. Nesse sentido, a capacidade de elevação de contrapeso e estabilizador será anotada na tabela para elevação e verificação de capacidade.

2. A carga tabulada inclui o peso do gancho. Entretanto, o gancho principal 100T é 1.1T, gancho auxiliar 50T é 0.45T e o gancho auxiliar 6T é 0.25T. Quando a lança do caminhão guindaste está em estado de extensão, a capacidade de carga nominal da lança principal é reduzida a 1.85T. Se o gancho auxiliar 50T está posicionado na cabeça da lança principal ao levantar com lança, a capacidade de elevação da lança deve ser reduzida a 0.35T.

3. Quando a cabeça da roldana é montada, a capacidade de elevação nominal em cada seção deve ser reduzida a 0.4T, mas a capacidade de elevação máxima chega a 6T. Se o gancho auxiliar move-se para a cabeça da roldana na extremidade do gancho, o gancho principal será usado, e o peso de elevação nominal de cada peça deve ser reduzida a 03.T.

4. O quinto estabilizador ajuda a escavadeira de esteira a manter a capacidade de elevação nominal dentro de 360 °. Sem ele, nossos equipamentos de construção não pode levantar a 120.

5. Se o comprimento da lança vai além dos valores especificados, o caminhão guindaste com lança curta suporta mais carga do que aquela que tiver lança mais comprida.

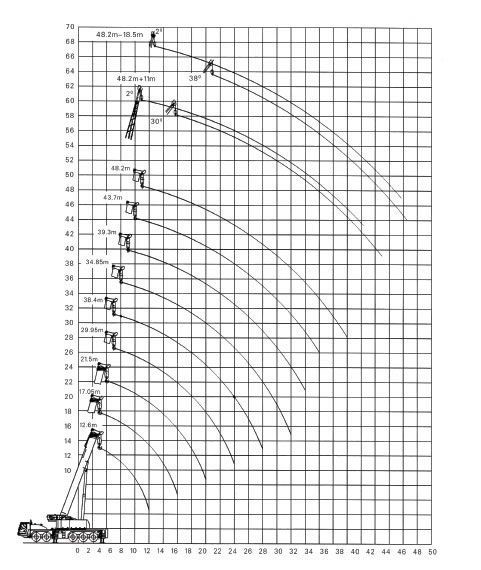

6. Na tabela a seguir, o ângulo de elevação mínima da lança está listado com base no comprimento diferente A lança está limitada a ser elevada em ângulo menor do que o ângulo mínimo correspondente.

Parâmetros técnicos
Peso do guindaste
Peso bruto do veículo (GVW) 54990 kg
Configuração do eixo
Eixo de direção 1 e 2
Eixo motriz/ direção 5
Eixo motriz 3 e 4
Eixo de carga
Eixos 1e 2 19380kg
Eixos 3, 4, 5 36510kg
Distância do solo
Distância mínima ao solo 290mm
Ângulo da rampa 20°
Ângulo de aproximação 22.5°
Ângulo de saída 15°
Base de roda
Distância entre eixos 1 e 2 1450mm
Distância entre eixos 2 e 3 3750mm
Distância entre eixos 3 e 4 1450mm
Distância entre eixos 4 e 5 1450mm
Trilha de roda
Eixos 1 e 2 2360mm
Eixos 3 e 4 2080mm
Eixos 4 e 5 2300mm

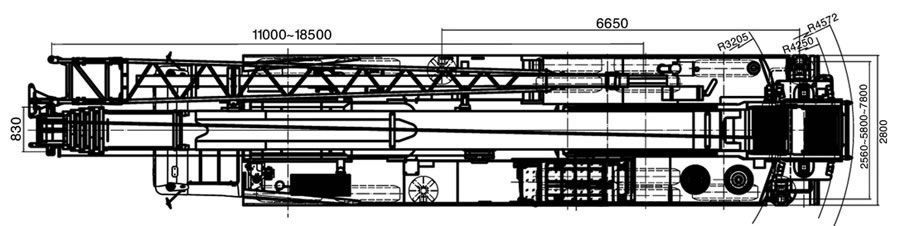

Dimensão do estabilizador
Extensão longitudinal 6.65m
Extensão transversal 5.8-7.8m
Força do estabilizador
Contraforça máxima 712kN

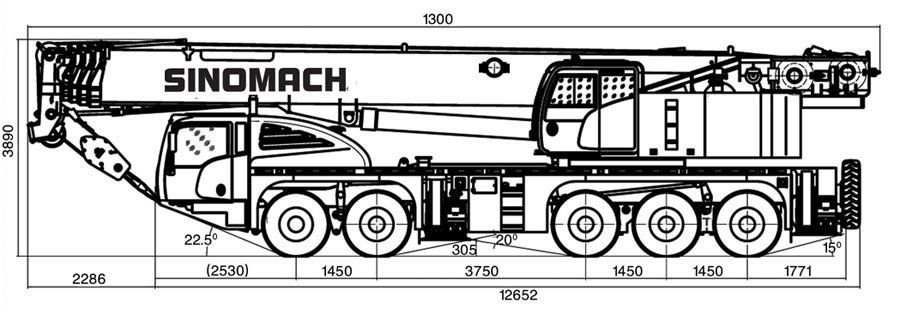

Dimensão
(Comprimento × Largura × Altura) 15.30×2.80×3.89m
