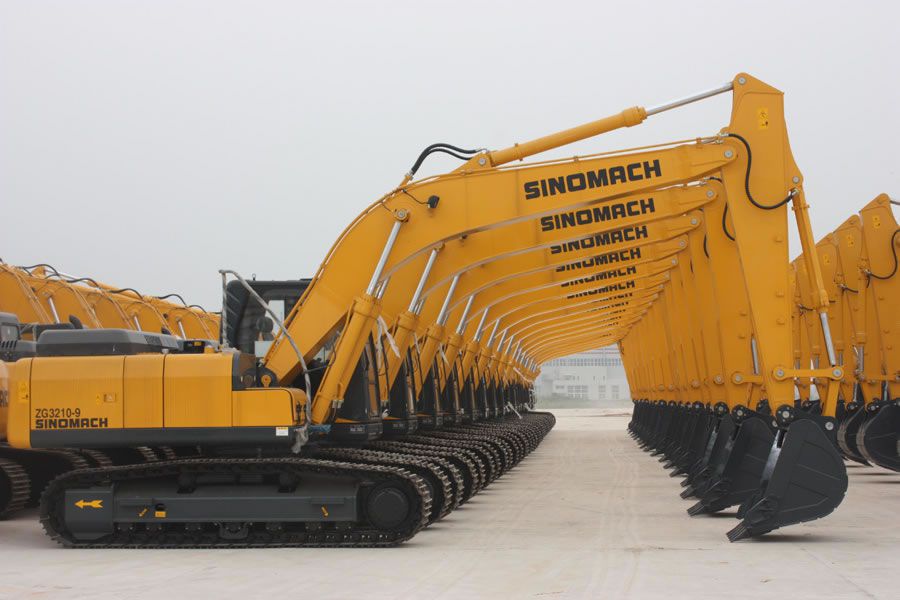

Escavadeira de esteiras ZG3210-9
Escavadeira de esteiras ZG3210-9

Escavadeira de esteiras ZG3065-9(B)

Especificações da Escavadeira de esteiras ZG3210-9
1. Nossa escavadeira é equipada com motor Cummins original.
2. A escavadeira vem com um sistema hidráulico de confiança,com as bombas, motor e válvulas importadas.
3.A escavadeira é projetada com controle elétrico e sistema de controle que tem um visor LCD multifuncional para exibir as informações.
4. Com um dispositivo de reforço,a escavadeira hidráulica é adequada para uso no campo de mineração.
5. Ela possui uma estrutura de caixa em forma X reforçado.

Dimensão total
1 Comprimento (no percurso) 9520mm
2 Largura (no percurso) 2800mm
3 Altura (no percurso) 3030mm
4 Altura (no topo da cabine) 2977mm
5 Comprimento do chassis 4160mm
6 Largura da pista 600mm
7 Distância entre os eixos 3370mm
8 Bitola da escavadeira 2200mm
9 Min. distância ao solo 470mm
Principais parâmetros técnicos
1 Peso operacional 20700Kg
2 Capacidade nominal da caçamba padrão(padrão SAE) 0.91m3
4 Max. força de escavação da caçamba/vara 13700/10200kgf
5 Max. curso de basculamento 6813mm
6 Max. altura de escavação 9600mm
7 Max. profundidade de escavação vertical 6104mm
8 Max.profundidade de escavação 6592mm
9 Max.raio de escavação 9953mm
10 Min. raio de montagem frontal 3560mm
11 Raio de rotação traseira 2800mm
12 Velocidade de rotação 12.4rpm
13 Pressão ao solo 0.47PSI
14 Velocidade de deslocação
(1) 12 marcha para a frente /para trás 5.0km/h
(2) 22 marcha para a frente /para trás 3.3km/h
15 Capacidade de inclinação 35° (70%)
Motor diesel
1 Modelo Cummins 6BTAA5.9-C150 (Tier II)
2 Tipo Injeção direta, turbo-alimentado, e sistema de ar-para-ar.
3 Saída nominal 112KW
4 Diâmetro do cilindro/curso 102 /120 mm
5 Curso do cilindro 5.883L
6 Tensão de partida do motor 24V, 70A
7 Potência do alternador 24V, 4.5KW
8 Velocidade nominal 1950r/min
9 Max. Torque 614(N.M)@1500rpm
10 Tipo de partida Elétrica
11 Min. consumo específico de combustível 208g/Kw.h
Sistema hidráulico do dispositivo de trabalho
1 Tipo de bomba principal Bomba de pistão axial com deslocamento axial
2 Fabricante de bomba principal Tongmyung (Coréia do sul)
3 Modelo da bomba principal T5V112DP
4 Deslocamento da bomba principal 2×108cc/rev
5 Max. taxa de fluxo 2×211L/min
6 Pressão da válvula de alívio principal 31.4Mpa
Passo: 34.3Mpa
7 Tipo de bomba piloto Estágio simples, bomba de engrenagem de deslocamento fixo
8 Pressão do sistema piloto 3.92Mpa
9 Tipo do motor de rotação Motor de pistão axial com deslocamento fixo
10 Pressão do circuito de rotação 24.5Mpa
11 Fabricante de válvula de controle principal Parker(Córeia do sul)
12 Dimensão do cilindro da lança (P*C) Ф125*1220mm
13 Dimensão do cilindro do braço da caçamba (P*C) Ф135*1470mm
14 Dimensão do cilindro da caçamba (P*C) Ф120*1060mm
Sistema de condução
1 Tipo do Motor Motor de pistão axial com deslocamento fixo
2 Pressão do motor Propel 34.3Mpa
3 Tipo do redutor final Redução planetária de dois estágios
4 Max.força de tração 197KN
Sistema de freio
1 Tipo de freio de deslocação Auto-liberação,controle hidráulico, freio tipo multi-placa úmido
2 Tipo de freio de rotação Auto-liberação,controle hidráulico,freio tipo úmido
Capacidade de óleo
1 Combustível (Diesel) 400L
2 Óleo de lubrificação do motor 24L
3 Refrigerante 35L
4 Óleo para dispositivo de rotação 4.2L
5 Óleo para redutor de deslocação 2×5.5L
6 Óleo hidráulico 270L
Especificação da escavadeira de esteiras ZG3210-9(C)
Especificação
1 Peso de operação 20700kg
2 Capacidade padrão da caçamba 0.91m3
3 Comprimento do braço 2910mm
4 Comprimento da lança 5680mm
Motor
1 Modelo CUMMINS 6BTAA5.9-C150
2 Tipo Turbo-alimentado com inter-refrigeração
3 Potência 112KW/1950rpm
4 Max. torque 614N.m em 1500rpm
5 Número de cilindros 6
6 Deslocamento 5883cc
Dimensões
1 Comprimento total 9520mm
2 Largura total 2800mm
3 Altura total da lança 3030mm
4 Largura da plataforma 2700mm
5 Altura total da cabine 2920mm
6 Distância ao solo 1050mm
7 Altura da cobertura do motor 2320mm
8 Min.distância ao solo 470mm
9 Comprimento da plataforma 2800mm
10 Raio de rotação traseira 2800mm
11 Distância entre os eixos da pista 3370mm
12 Comprimento do chassis 4160mm
13 Largura do chassis 2800mm
14 Bitola 2200mm
15 Largura padrão da pista 600mm
Faixa de trabalho
1 Max. alcance de escavação 9953mm
2 Max. alcance de escavação a nível do solo 9794mm
3 Max. profundidade de escavação 6690mm
4 Max. profundidade de escavação ao solo 6505mm
5 Max. profundidade de escavação na parede vertical 6104mm
6 Max. altura de escavação 9642mm
7 Max. altura de basculamento 6813mm
8 Min.raio de rotação 3560mm
Sistema hidráulico
1 Bomba principal
Tipo Bomba de pistão axial com deslocamento variável
Max. deslocação 2×108cc/rev C TIPO:2×112CC/rev
Pressão de trabalho 32.3/34.3Mpa C TIPO:31.7/34Mpa
2 Motor hidráulico
Rotação Motor de pistão axial com deslocação fixo
Curso Motor de pistão axial com deslocação fixo
Desempenho
1 Velocidade de rotação 12.4rpm C TIPO:12.0rpm
2 Max. velocidade do curso A/C 5.0/3.3km/h C TIPO:5.1/3.4km/h
3 Capacidade de inclinação 35°
4 Tração 190677N C TIPO:197939N
5 Max. força de escavação da caçamba 13700kgf
6 Max. força de escavação do braço 10200kgf
7 Pressão sobre o solo 47kpa
Capacidade de tanque
1 Capacidade de tanque de combustível 400L
2 Capacidade de tanque hidráulico 210L

Nós somos um fabricabte e fornecedor de escavadeira de esteiras com base na China.Dispomos também de pá carregadeira de rodas,bulldozer de esteiras,máquina pavimentadora,fresadora de pavimento,e mais.
