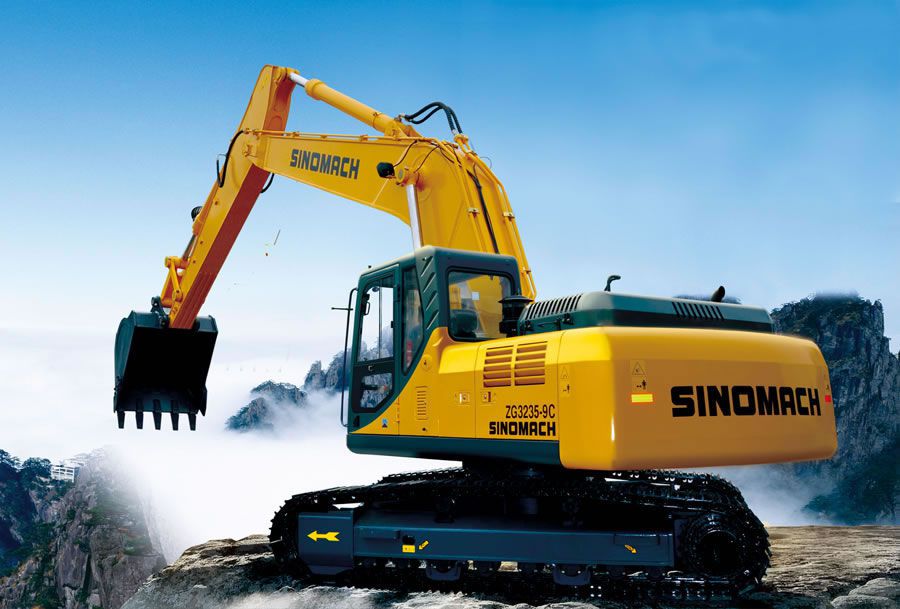

Escavadeira de esteiras ZG3235-9
Escavadeira de esteiras ZG3235-9

Escavadeira de esteiras ZG3235-9

Especificação da Escavadeira de esteiras ZG3235-9
1.Nossa escavadeira é equipada com motor Cummins original e confiável.
2.A escavadeira tem um sistema hidráulico confiável com bombas, motor e válvula exportadas.
3.A escavadeira hidráulica vem com monitoramento eletrônico e sistema de controle,com visor LCD multifuncional para exibir as informações.
4. Com um dispositivo reforçado,a máquina tem uso especial em campo de mineração.
5.A escavadeira é projectada com estrutura de caixa em forma X reforçado.

Dimensão total
1 Comprimento (no percurso) 9840mm
2 Largura (no percurso) 2980mm
3 Altura (no percurso) 3160mm
4 Altura (no topo da cabine) 2993mm
5 Comprimento de chassis 4250mm
6 Largura da pista 600mm
7 Distância entre os eixos 3460mm
8 Bitola da escavadeira 2380mm
9 Min. distância ao solo 480mm
Parâmetro técnico principal
1 Peso de operação 23000KG
2 Capacidade nominal da caçamba padrão(padrão SAE) 1.1m3
3 Max. força de escavação da caçamba/vara 16200/12300kgf
4 Max. distância de basculamento 6746mm
5 Max. altura de escavação 9562mm
6 Max. profundidade de escavação vertical 6010mm
7 Max. profundidade de escavação 6920mm
8 Max. raio de escavação 10180mm
9 Min. raio de montagem frontal 3740mm
10 Raio de rotação traseira 2940mm
11 Velocidade de rotação 11.3rpm
12 Pressão ao solo 0.45PSI
13 Velocidade de deslocação
(1) 12 marcha para a frente /para trás 5.3km/h
(2) 22 marcha para a frente /para trás 3.5km/h
14 Capacidade de inclinação 35° (70%)
Motor Diesel
1 Modelo Cummins 6BTAA5.9-C178 (Tier II)
2 Tipo Injeção direta, turbo-alimentado, sistema de refrigeração ar-a-ar.
3 Saída nominal 133KW
4 Diâmetro do cilindro/curso 102 /120 mm
5 Deslocação do cilindro 5.883L
6 Tensão de partida do motor 24V, 70A
7 Potência do alternador 24V, 4.5KW
8 Velocidade nominal 2000r/min
9 Max. Torque 708(N.M)@1500rpm
10 Tipo de partida Elétrico
Sistema hidráulico do dispositivo de trabalho
1 Tipo de bomba principal Bomba de pistão axial com deslocamento variável
2 Fabricante de bomba principal Tongmyung (Córeia do sul)
3 Modelo da bomba principal K3V112DT
4 Deslocação da bomba principal 2×112cc/rev
5 Max. taxa de fluxo 2×228L/min
6 Pressão da válvula de alívio principal 31.4Mpa
Passo: 34.3Mpa
7 Tipo de bomba piloto Estágio simples, bomba de engrenagem com deslocamento fixo
8 Pressão do sistema piloto 3.92Mpa
9 Tipo de motor de rotação Motor de pistão axial com deslocamento axial
10 Pressão do circuito de rotação 24.5Mpa
11 Fabricante de válvula de controle principal Parker(Córeia do sul)
12 Dimensão do cilindro da lança (P*C) Ф130*1285mm
13 Dimensão do cilindro do braço (P*C) Ф140*1635mm
14 Dimensão do cilindro da caçamba (P*C) Ф130*1020mm
Sistema de condução
1 Tipo de motor Motor de pistão axial com deslocamento fixo
2 Pressão do motor Propel 34.3Mpa
3 Tipo de redutor final Redução planetária de dois estágios
4 Max. força de tração 195KN
Sistema de freio
1 Tipo de freio de deslocação Auto-liberação,controle hidráulico, freio tipo muti-placa úmido
2 Tipo de freio de rotação Auto-liberação,controle hidráulico,freio tipo úmido
Capacidade de óleo
1 Combustível (Diesel) 400L
2 Óleo de lubrificação do motor 24L
3 Refrigerante 35L
4 Óleo para dispositivo de rotação 4.2L
5 Óleo para redutor de deslocação 2×5.5L
6 Óleo hidráulico 270L
Especificação da escavadeira de esteiras ZG3235-9(C)
Especificação
1 Peso de operação 23000kg
2 Capacidade padrão da caçamba 1.1m3
3 Comprimento do braço 3050mm
4 Comprimento da lança 5850mm
Motor
1 Modelo CUMMINS 6BTAA5.9-C178
2 Tipo Turbo-alimentado com inter-refrigeração
3 Potência 133KW/2000rpm
4 Max. torque 708N.m em 1500rpm
5 Número de cilindro 6
6 Deslocação 5883cc
Dimensões
1 Comprimento total 9840mm
2 Largura total 2980mm
3 Altura total da lança 3160mm
4 Largura da plataforma 2700mm
5 Altura total da cabine 2993mm
6 Distância ao solo 1133mm
7 Altura da cobertura do motor 2430mm
8 Min.distância do solo 480mm
9 Comprimento da plataforma 2870mm
10 Raio de rotação traseira 2940mm
11 Distância entre os eixos 3460mm
12 Comprimento de chassis 4250mm
13 Largura de chassis 2980mm
14 Bitola 2380mm
15 Largura padrão da pista 600mm
Faixa de trabalho
1 Max. alcance de escavação 10180mm
2 Max. alcance de escavação ao nível de solo 10000mm
3 Max. comprimento de escavação 6920mm
4 Max. profundidade de escavação ao solo 6737mm
5 Max. comprimento de escavação a parede vertical 6010mm
6 Max. altura de escavação 9562mm
7 Max.altura de basculamento 6746mm
8 Min.raio de rotação 3740mm
Sistema hidráulico
1 Bomba principal
Tipo Bomba de pistão axial com deslocamento variável
Max. deslocação 2×112cc/rev C TIPO:2×115CC/rev
Pressão de trabalho 32.3/34.3Mpa C TIPO:32.3/34.3Mpa
2 Motor hidráulico
Rotação Motor de pistão axial
Deslocação Motor de pistão axial
Desempenho
1 Velocidade de rotação 11.3rpm C TIPO:11.5rpm
2 Max. velocidade de deslocação H/L 5.3/3.5km/h C TIPO:5.4/3.6km/h
3 Capacidade de inclinação 35°
4 Tração 187736N C TIPO:194556N
5 Max. força de escavação da caçamba 16200kgf
6 Max. força de escavação do braço 12300kgf
7 Pressão ao solo 50kpa
Capacidade de tanque
1 Capacidade de tanque de combustível 400L
2 Capacidade de tanque hidráulico 210L

Como um fabricante especializado e fornecedor de escavadeira de esteira na China, SINOMACH dispõe também de rolo compactador vibratório hidráulico monocilíndrico,pá carregadeira de rodas,rolo compactador vibratório hidráulico de duplo cilindro,guindaste de esteira, e muito mais.
