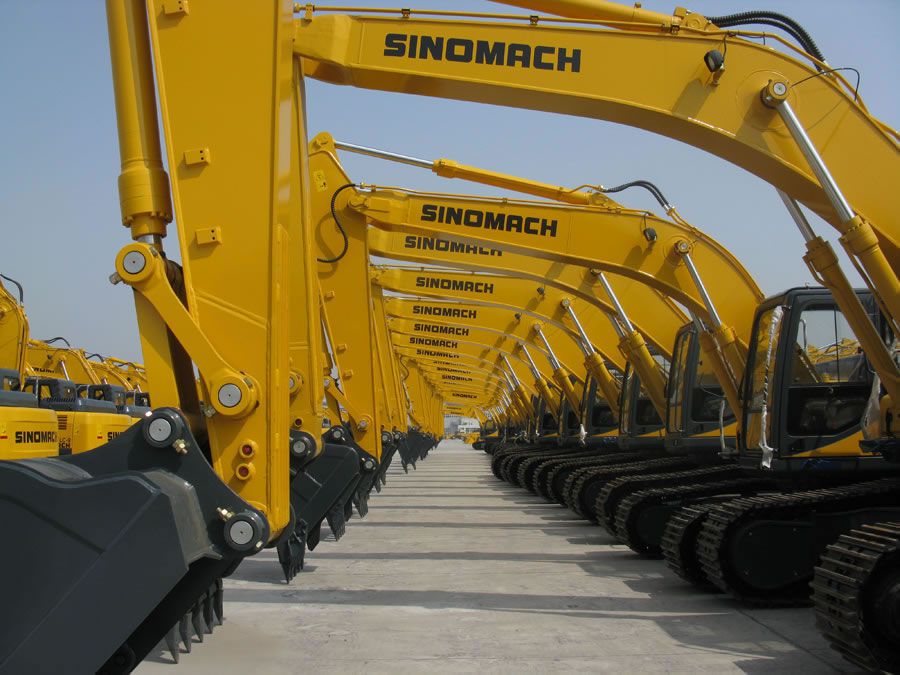

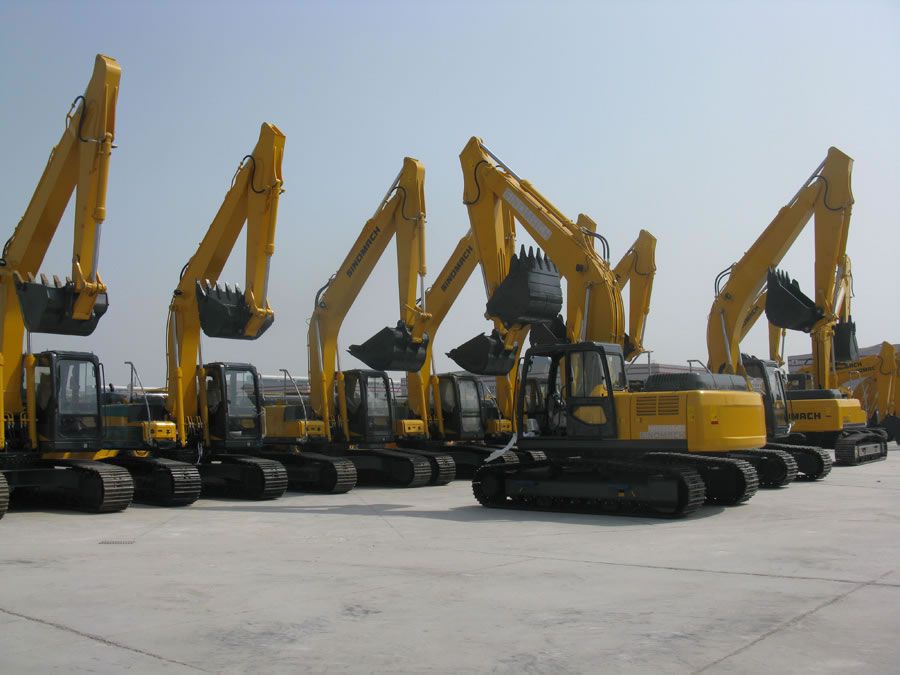

Escavadeira de esteiras ZG3225LC-9
Escavadeira de esteiras ZG3225LC-9

Escavadeira de esteiras ZG3225LC-9

Especificações da Escavadeira de esteiras ZG3225LC-9
1. A escavadeira é equipada com um motor original Cummins confiável.
2. Ela possui um sistema hidráulico confiável com bombas,motor e válvulas exportadas
3. Esta escavadeira vem com controle eletrónico e sistema de controle com tela LCD multifuncional para exibir as informações.
4. Com um dispositivo de reforço,a escavadeira é aplicável em campo de mineração.
5. Ela adopta estrutura da caixa em forma X reforçado.

Dimensão total
1 Comprimento(no percurso) 9520mm
2 Largura(no percurso) 2990mm
3 Altura (no percurso) 3030mm
4 Altura (no topo da cabine) 2920mm
5 Comprimento do chassis 4440mm
6 Largura da pista 600mm
7 Distância entre os eixos 3650mm
8 Bitola da esteira 2390mm
9 Min. distância ao solo 470mm
Parâmetro técnico
1 Peso de operação 23000KG
2 Capacidade nominal da caçamba padrão (padrão SAE) 1.1m3
3 Max. força de escavação da caçamba/Rvada 13700/10200kgf
4 Max. distância de basculamento 6803mm
5 Max. altura de escavação 9665mm
6 Max. profundidade de escavação na vertical 6107mm
7 Max. comprimento de escavação 6707mm
8 Max. raio de escavação 9970mm
9 Min. raio de montagem frontal 3560mm
10 Raio de rotação traseira 2800mm
11 Velocidade de rotação 12.4rpm
12 Pressão ao solo 0.45PSI
13 Velocidade de deslocação
(1) 12 marcha para a frente /para trás 5.0km/h
(2) 22 marcha para a frente /para trás 3.3km/h
14 Capacidade de inclinação 35° (70%)
Motor Diesel
1 Modelo Cummins 6BTAA5.9-C150 (Tier II)
2 Tipo Injeção directa,turbo-alimentado,sistema de arrefecimento de ar-a-ar.
3 Saída nominal 112KW
4 Diâmetro do cilindro/curso 102 /120mm
5 Deslocamento do cilindro 5.883L
6 Tensão de partida do motor 24V, 70A
7 Potência do alternador 24V, 4.5KW
8 Velocidade nominal 1950r/min
9 Max. Torque 614(N.M)@1500rpm
10 Tipo de partida Elétrico
Sistema hidráulica do dispositivo de trabalho
1 Tipo de bomba principal Bomba de pistão axial com deslocamento variável
2 Fabricante de bomba principal Tongmyung (Córeia do sul)
3 Modelo da bomba principal K3V112DT
4 Deslocamento da bomba principal 2×112cc/rev
5 Max. taxa de fluxo 2×228L/min
6 Pressão da válvula de alívio principal 31.4Mpa
Passo: 34.3Mpa
7 Tipo de bomba piloto Estágio simples, bomba de engrenagem com deslocação fixa
8 Pressão do sistema piloto 3.92Mpa
9 Tipo do motor de rotação Motor de pistão axial com deslocamento fixo
10 Pressão do circuito de rotação 24.5Mpa
11 Fabricante de válvula de controle principal Parker(Córeia do sul)
12 Dimensão do cilindro da lança (P*C) 2-Ф125*1221mm
13 Dimensão do cilindro do braço (P*C) 1-Ф135*1475mm
14 Dimensão do cilindro da caçamba (P*C) 1-Ф120*1060mm
Sistema de condução
1 Tipo de motor Motor de pistão axial com deslocamento fixo
2 Pressão do motor Propel 34.3Mpa
3 Tipo de redutor final Redução planetária de dois estágios
4 Max. força de tração 197KN
Sistema de freio
1 Tipo de freio de deslocação Auto-liberação,controle hidráulico, freio tipo multi-placa úmido
2 Tipo de freio de rotação Auto-liberação,controle hidráulico,freio tipo úmido
Capacidade de óleo
1 Combustível (Diesel) 400L
2 Óleo de lubrificação de motor 24L
3 Refrigerante 35L
4 Óleo para dispositivo de rotação 4.2L
5 Óleo para redutor de deslocação 2×5.5L
6 Óleo hidráulico 270L
Especificação da escavadeira de esteiras ZG3225LC-9(C)
Especificações 1 Peso de operação 22000kg 2 Capacidade padrão da caçamba 1.0m3 3 Comprimento do braço 2910mm 4 Comprimento da lança 5680mm Motor 1 Modelo CUMMINS 6BTAA5.9-C150 2 Tipo Turbo-alimentado com inter-refrigeração 3 Potência 112KW/1950rpm 4 Max. torque 614N.m em 1500rpm 5 Número de cilindros 6 6 Deslocamento 5883cc Dimensões 1 Comprimento total 9520mm 2 Largura total 2990mm 3 Altura total da lança 3030mm 4 Largura da plataforma 2700mm 5 Altura total da cabine 2920mm 6 Distância ao solo 1050mm 7 Altura da tampa do motor 2320mm 8 Min.distância ao solo 470mm 9 Comprimento da plataforma 2800mm 10 Raio de rotação traseira 2800mm 11 Distância entre os eixos da pista 3650mm 12 Comprimento do chassis 4440mm 13 Largura do chassis 2990mm 14 Bitola 2390mm 15 Largura padrão da pista 600mm Faixa de trabalho 1 Max. alcance de escavação 9970mm 2 Max. alcance de escavação a nível do solo 9812mm 3 Max. profundidade de escavação 6707mm 4 Max. profundidade de escavação no solo 6523mm 5 Max. comprimento de escavação na parede vertical 6107mm 6 Max. altura de escavação 9665mm 7 Max. altura de basculamento 6803mm 8 Min.raio de rotação 3560mm Sistema hidráulico 1 Bomba principal Tipo Bomba e pistão axial com deslocamento variável Max. deslocação 2×108cc/rev C TIPO:2×112CC/rev Pressão de trabalho 32.3/34.3Mpa C TIPO:31.7/34Mpa 2 Motor hidráulico Rotação Motor de pistão axial com deslocamento fixo Curso Motor de pistão axial com deslocamento fixo Desempenho 1 Velocidade de rotação 12.4rpm C TIPO:12.0rpm 2 Max. velocidade de deslocação A/C 5.0/3.3km/h C TIPO:5.1/3.4km/h 3 Capacidade de inclinação 35° 4 Tração 197498N C TIPO:194556N 5 Max. força de escavação da caçamba 189207kgf 6 Max. força de escavação do braço 196027kgf 7 Pressão ao solo 45kpa Capacidade de tanque 1 Capacidade de tanque de combustível 400L 2 Capacidade de tanque hidráulico 210L

Nossa companhia é um fabricante experiente e fornecedor de escavadeira de esteiras na China.Dispomos de uma ampla variedade de produtos incluindo motoniveladora,retroescavadeira,máquina de reciclagem a frio,usina de mistura asfáltica,e muito mais.
