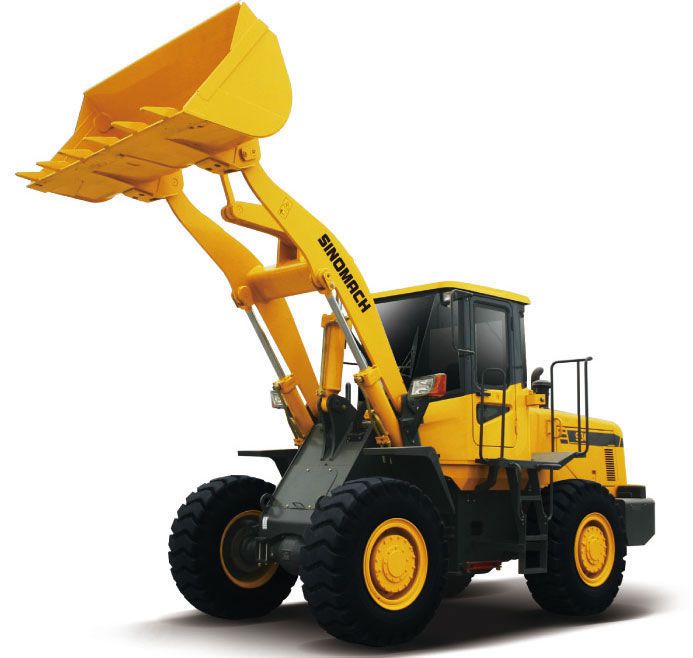

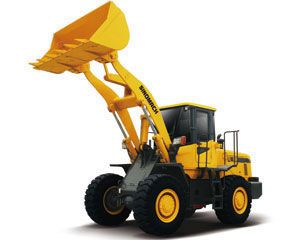

Pá carregadeira de rodas 936

Pá carregadeira de rodas 936

Especificações da Pá carregadeira de rodas 936
1. Esta pá está equipada com motor WeiChai Deutz Chinês
2. Este equipamento possui transmissão de mudança de energia com 3 frontal 3 reversa
3. O selo cilíndrico combinado obtém alto desempenho do selo e maior confiabilidade

Parâmetro técnico da Pá carregadeira de rodas 936
Dimensão total
1 Comprimento (largura da caçamba no chão) 6920mm
2 Largura(para exterior das rodas) 2305mm
3 Largura da caçamba 2430mm
4 Altura(para o topo da cabine) 3150mm
5 Distância entre os eixos 2750mm
6 Linha 1855mm
7 Min. distância ao solo 360mm
Especificação técnica principal
1 Carga nominal 3000Kg
2 Peso de operação 10200KG
3 Capacidade nominal da caçamba 1.7m3
4 Máxima força de desagregação 96kN
5 Max. altura de basculamento 2934mm
6 Alcance de basculamento 1043mm
7 Ângulo de basculamento em qualquer posição ≥450
8 Min. raio de viragem
(1) parte exterior da caçamba 5600mm
(2) parte exterior da roda traseira 5205mm
9 Estrutura angular 38+10
10 Ângulo de oscilação do eixo traseiro +110
11 Tempo de elevação da caçamba ≤5.2sec.
12 Tempo de diminuição da caçamba ≤5.1sec.
13 Tempo de basculamento ≤1.2sec.
14 Velocidade de deslocação, 3 a frente e 3 reversa
(1) 12 marcha para a frente 6.4Km/h
(2) 22 marcha para a frente 13.2Km/h
(3) 32 marcha para a frente 30.6Km/h
(1) 12 marcha reversa 8.3Km/h
(2) 22 marcha reversa 16.9Km/h
(3) 32 marcha reversa 27.6Km/h
Motor Diesel
1 Modelo Deutz TD226B-6IG15
2 Tipo Injeção directa. Turbo-alimentado. Refrigeração de água
3 Saída nominal 92KW
4 Inter-diâmetro do cilindro/curso 105 /120mm
5 Descarga total do cilindro 6.234L
6 Tensão do motor de partida 24V
7 Potência do motor de partida 6KW
8 Velocidade nominal 2200r/min
9 Max. Torque 550N.M
10 Tipo de partida Elétrico
11 Min. consumo específico de combustível 225g/Kw.h
Sistema de transmissão
1. Conversor de torque
1 Modelo YJH315F-5 (potência aeroespacial Shanxi)
2 Tipo 3-elementos. único estágio
3 Relação de torque 3.1
4 Tipo de refrigeração Circulação sob pressão de óleo
2. Caso de transmissão
1 Modelo Sinomach Chinês
2 Tipo Mudança de energia, roda dentada na malha constante
3 Posição de mudança de velocidade 3 a frente e 3 reverso
3. Eixo e pneus
1 Tipo de redutor principal Engrenagem cónica espiral, estágio simples
2 Taxa de transmissão do redutor principal 3.889
3 Tipo do redutor final Única fase planetária
4 Taxa de engrenagem de redutor final 4.941
5 Relação total 19.216
6 Max. força de desenho 87kN
7 Tamanho do pneu 17.5-25-12PR
Sistema hidráulico do dispositivo de trabalho
1 Modelo da bomba de óleo CBGj2100(SAE)
2 Pressão do sistema 160kgf/cm2
3 Modelo da válvula de conversão multicanal DF-32D2-YL16
5 Dimensão do cilindro de elevação (P*C) Ф125*70*697mm
6 Dimensão do cilindro de inclinação (P*C) Ф150*70*470mm
Sistema de direção
1 Tipo Estrutura articulada média. Direção totalmente hidráulico
2 Modelo da bomba de direção CBGj2050
3 Modelo do aparelho de direção BZZ1-E400C+FKA-143020
4 Modelo da válvula de derivação estável de único canal FLD-D30H
5 Pressão do sistema 14MPa
6 Dimensão do cilindro de direção Ф70*40*323mm
Sistema de freio
1 Tipo de freio de deslocação Óleo assistido por ar. 4 freios de roda
2 Pressão de ar 7-8kgf/cm2
3 Tipo de freio de emergência Freio de ar de corte automático
4 Tipo de freio de estacionamento Freio de ar com controle manual
Capacidade de óleo
1 Combustível (diesel) 130L
2 Óleo lubrificante do motor 17(L)
3 Óleo para conversor e caixa de velocidades 35(L)
4 Óleo para o sistema hidráulico 120(L)
5 Óleo para o eixo de condução(F/R) 11/11L

Como um fabricante principal e fornecedor de pá carregadeira de rodas na China,dispomos também de guindaste sobre esteiras,equipamento de perfuração rotativa,bulldozer de esteira, retroescavadeira, e mais.
