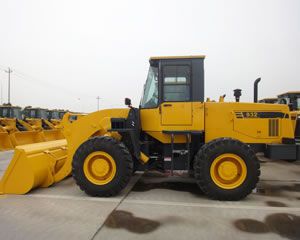

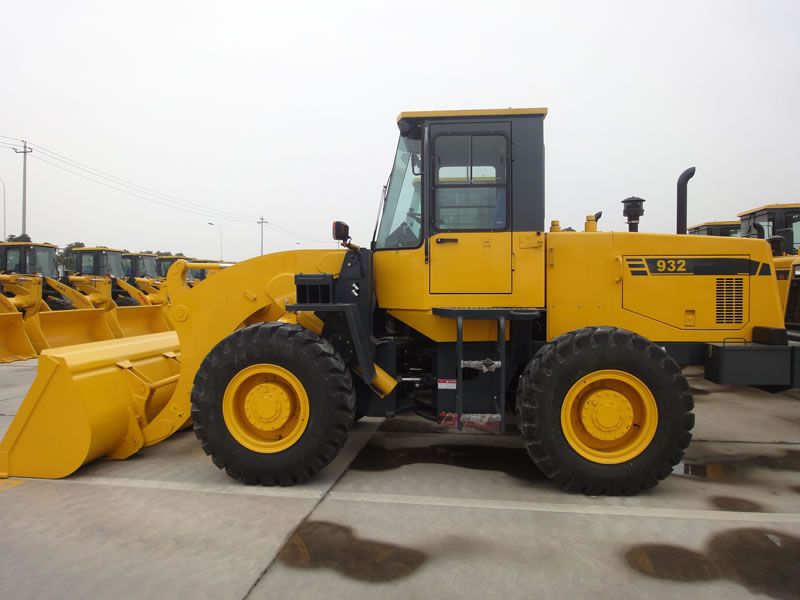

Pá carregadeira 932
Caracteristicas da pá carregadeira 932
1. Esta pá carregadora, tambem pode ser chamado de pá carregadora, pode ser equipada com motor da marca chinês confiável YITUO e YUCHAI que oferecem um excelente desempenho de redução no consumo de energia.
2. Vem com caixa de transmissão de mudança energética (power shift) com 3 marchas à frente e 3 à ré.
3. O cilindro de vedação combinada possui alto desempenho de selagem e maior confiabilidade.
4. Esta pá carregadeira se encaixa perfeitamente para seu trabalho de operações de carregamento e movimentação de materiais, construção de prédios e civil, terraplanagem, reciclagem, etc.
| Dimensão total (mm) | ||||
| 1 | Comprimento (com caçamba no solo) | 6720 | ||
| 2 | Largura (lado externo das rodas) | 2350 | ||
| 3 | Largura da caçamba | 2510 | ||
| 4 | Altura (até top do cabine) | 3095 | ||
| 5 | Distância entre eixos | 2600 | ||
| 6 | Trilha de roda | 1900 | ||
| 7 | Distância mínima ao solo | 370 | ||
| Principais especificações técnicas da pá carregadeira | ||||
| 1 | Carga nominal | 3000Kg | ||
| 2 | Peso operacional | 9600Kg | ||
| 3 | Capacidade nominal da caçamba | 1.7m3 | ||
| 4 | Máxima força de desagregação | 88kN | ||
| 5 | Altura máxima de descarga (basculamento) | 2820mm | ||
| 6 | Alcance de descarga (basculamento) | 900mm | ||
| 7 | Ângulo de basculamento em qualquer posição | ≥45° | ||
| 8 | Raio de giro mínimo | |||
| (1) Lado exterior da caçamba | 5780mm | |||
| (2) Lado exterior da roda traseira | 5340mm | |||
| 9 | Ângulo de articulação da estrutura | 35+1° | ||
| 10 | Ângulo de oscilação do eixo traseiro | +11° | ||
| 11 | Tempo de elevação da caçamba | ≤6.3s | ||
| 12 | Tempo de baixamento da caçamba | ≤4.0s | ||
| 13 | Tempo de descarga | ≤2.0s | ||
| 14 | Velocidade de condução (Km/h), mudança energética (Power Shift) de 3 marchas à frente e 3 machas à ré | |||
| (1) Primeira marcha à frente | 7.2 | |||
| (2) Segunda marcha à frente | 18 | |||
| (3) Terceira marcha à frente | 34 | |||
| (1) Primeira marcha à ré | 8.95 | |||
| (2) Segunda marcha à ré | 22.6 | |||
| (3) Terceira marcha à ré | 42 | |||
| Motor diesel da pá carregadeira | ||||
| 1 | Modelo | Marca chinês YITUO LR6M3-22(LR6M3-G66Q-u2) | Marca chinês YUCHAI YC6B125-T20(B7635) | |
| 2 | Tipo | Injeção direta, refrigeração à água, aspiração natural | ||
| 3 | Potência nominal | 92Kw | ||
| 4 | Diâmetro do cilindro/curso | 110/125mm | 108/125mm | |
| 5 | Exaustão total do cilindro | 7.12 L | 6.87 L | |
| 6 | Tensão do motor de partida | 24V | ||
| 7 | Velocidade nominal | 2200r/min | ||
| 8 | Torque máximo | 463N.m | 440N.m | |
| 9 | Tipo de partida | Elétrico | ||
| 10 | Consumo mínimo específico de combustível | 242g/kw.h | ||
| Sistema de transmissão da pá carregadeira | ||||
| A. Conversor de torque | ||||
| 1 | Modelo | Marca chinês SINOMACH | ||
| 2 | Tipo | 3 elementos, estágio unico, monofásico | ||
| 3 | Taxa de torque | 3.1 | ||
| 4 | Tipo de refrigeração | Circulação sob pressão de óleo | ||
| B. Sistema de transmissão | ||||
| 1 | Modelo | Marca chinês SINOMACH | ||
| 2 | Tipo | Mudança energética (Power shift), roda dentada em engranzamento constante | ||
| 3 | Posição de mudança de marcha | 3 à frente e 3 à ré | ||
| C. Eixo e Pneu | ||||
| 1 | Tipo de redutor principal | Engrenagem cônico espiral, estágio único | ||
| 2 | Taxa de transmissão do redutor principal | 3.889 | ||
| 3 | Tipo de redutor final | Planetário, de estágio único | ||
| 4 | Taxa de transmissão do redutor final | 3.5 | ||
| 5 | Relação total | 13.612 | ||
| 6 | Tamanho do pneu | 17.5-25-12PR | ||
| Sistema hidráulico do dispositivo de trabalho da pá carregadeira | ||||
| 1 | Modelo da bomba de óleo | CBG2100 | ||
| 2 | Pressão do sistema | 140kgf/cm2 | ||
| 3 | Modelo da válvula de distribuição | JZDF-32D2-YL14 | ||
| 4 | (D×L)Dimensão do cilindro de elevação | Ф125×70×810mm | ||
| 5 | (D×L)Dimensão do cilindro de inclinação | Ф110×55×445mm | ||
| Sistema de direção | ||||
| 1 | Tipo | Estrutura com articulação no meio; potência totalmente hidráulica | ||
| 2 | Modelo da bomba de direção | CBG1A045 | ||
| 3 | Modelo do redirecionador | BZZ1-E400C/FKA-103016 | ||
| 4 | Pressão do sistema | 10MPa | ||
| 5 | Dimensão do cilindro de direção | Ф75×40×300mm | ||
| Sistema de freio | ||||
| 1 | Tipo de freio de condução | Sistema de freio hidráulico em 4 rodas assistido por ar | ||
| 2 | Pressão do ar | 7-8kgf/cm2 | ||
| 3 | Tipo de freio de emergência | N/A | ||
| 4 | Type de freio para estacionamento | Freio de mão Abraçadeira de freio para controle de eixo flexível | ||
| Capacidade do óleo | ||||
| 1 | Combustível (diesel) | 120L | ||
| 2 | Óleo lubrificante do motor | 17L | ||
| 3 | Óleo para conversor e caixa de câmbio | 32L | ||
| 4 | Óleo para sistema hidráulico | 120L | ||
| 5 | Óleo para eixos de condução(F/R) | 19/14L | ||
Como um fabricante prominente de pás carregadeiras aqui na China, SINOMACH pode fornecer uma ampla gama de pás-carregadeiras para trabalhos pesados, aumentando significativamente a produtividade do seu trabalho. Além de pá carregadeira, podemos fornecer tambem outros equipamentos de construção incluindo guindaste sobre esteira, plataforma de perfuração rotativa, trator de esteira (bulldozer), retroescavadeira, etc.
