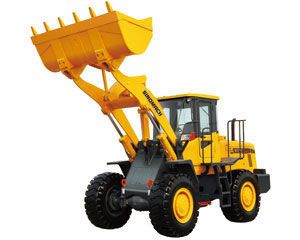

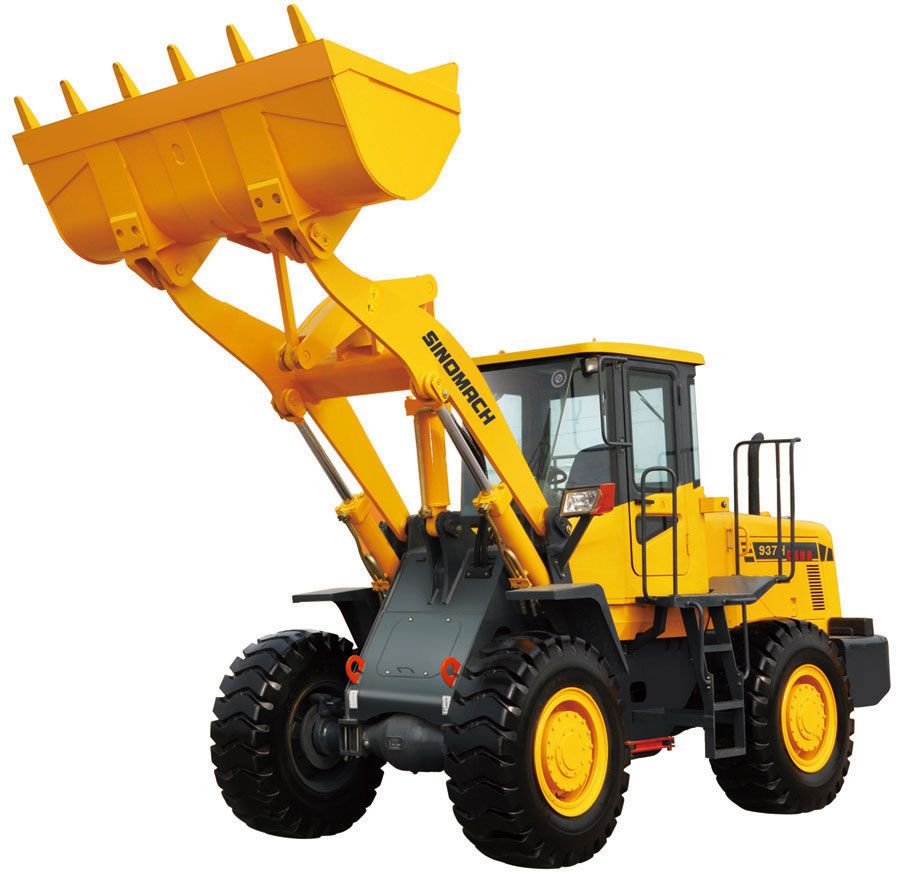

Pá carregadeira de rodas 937H
Pá carregadeira de rodas 937H
Pá carregadeira de rodas 937H
1. Pá carregadeira de rodas 937H está equipada com motor Dongfeng Cummins.
2. Esta pá carregadeira de rodas adopta servotransmissão com 3 na frente e 3 reverso.
3. O cilindro de vedação combinada adoptado por esta pá carregadeira obtém alto desempenho de vedação e maior confiabilidade.
| Dimensão total | ||
| 1 | Comprimento (com caçamba no chão) | 7425mm |
| 2 | Largura(para o exterior das rodas) | 2305mm |
| 3 | Largura da caçamba | 2462mm |
| 4 | Altura (para o topo da cabine) | 3095mm |
| 5 | Distância entre os eixos | 2750mm |
| 6 | Linha | 1855mm |
| 7 | Min. distância ao solo | 370mm |
| Especificação técnica principal | ||
| 1 | Carga nominal | 3000Kg |
| 2 | Peso de operação | 10200KG |
| 3 | Capacidade nominal da caçamba | 1.7m3 |
| 4 | Max. força de desagregação | 96kN |
| 5 | Max. altura de basculamento | 2850mm |
| 6 | Alcance de basculamento | 1030mm |
| 7 | Ângulo de basculamento em qualquer posição | ≥45° |
| 8 | Min.raio de viragem | |
| (1) parte exterior da caçamba | 5600mm | |
| (2) parte exterior da roda traseira | 5205mm | |
| 9 | Estrutura angular | 38+1° |
| 10 | Ângulo de oscilação do eixo traseiro | +11° |
| 11 | Tempo de elevação da caçamba | ≤5.1sec. |
| 12 | Tempo de diminuição da caçamba | ≤3.0sec. |
| 13 | Tempo de basculamento | ≤1.1sec. |
| 14 | Velocidade de deslocação, 3 a frente e 3 reverso | |
| (1) 12 marcha para a frente | 7.3Km/h | |
| (2) 22 marcha para a frente | 15.7Km/h | |
| (3) 32 marcha para a frente | 35Km/h | |
| (1) 12 marcha reversa | 7.8Km/h | |
| (2) 22 marcha reversa | 16.8Km/h | |
| (3) 32 marcha reversa | 36Km/h | |
| Motor Diesel | ||
| 1 | Modelo | Dongfeng Cummins 6BT5.9-C120 |
| 2 | Tipo | Injeção direta. Turbo-alimentado. Refrigeração de água |
| 3 | Saída nominal | 87KW |
| 4 | Inter-diâmetro de cilindro / curso | 102/120 mm |
| 5 | Descarga total do cilindro | 5.9L |
| 6 | Tensão do motor de partida | 24V |
| 7 | Velocidade nominal | 2200r/min |
| 8 | Max. torque | 440(N.M)/1500rpm |
| 9 | Modo de partida | Elétrico |
| 10 | Min. consumo específico de combustível | 220g/Kw.h |
| Sistema de transmissão | ||
| 1. Coversor de torque | ||
| 1 | Modelo | YJH315F (potência aeroespacial Shanxi) |
| 2 | Tipo | 3-elementos. Estágio simples |
| 3 | Relação de torque | 3.1 |
| 4 | Tipo de refrigeração | Circulação sob pressão de óleo |
| 2. Caso de transmissão | ||
| 1 | Modelo | Sinomach Chinês |
| 2 | Tipo | Mudança de potência, engrenagem com roda dentada com malha constante |
| 3 | Posição de mudança de velocidade | 3 a frente e 3 reverso |
| 3. Eixo e pneu | ||
| 1 | Tipo de redutor principal | Engrenagem cónica espiral, estágio simples |
| 2 | Taxa do redutor principal | 3.889 |
| 3 | Tipo de redutor final | Única fase planetária |
| 4 | Taxa de redutor final | 4.941 |
| 5 | Relação total | 19.216 |
| 6 | Max.força de desenho | 83kN |
| 7 | Tamanho do pneu | 17.5-25-12PR |
| Sistema hidráulico do dispositivo de trabalho | ||
| 1 | Modelo da bomba de óleo | CBGj2100 (SAE) |
| 2 | Pressão do sistema | 160kgf/cm2 |
| 3 | Modelo da válvula de conversão de multi canal | GDF32D2 |
| 4 | Dimensão do cilindro de elevação (P×C) | Ф125×70×697mm |
| 5 | Dimensão do cilindro de inclinação (P×C) | Ф150×70×470mm |
| Sistema de direção | ||
| 1 | Tipo | Estrutura média articulado. Direção totalmente hidráulico |
| 2 | Modelo da bomba de direção | CBG2050 (SAE) |
| 3 | Modelo da engrenagem de direção | BZZ1-E400C+FKA-143020 |
| 4 | Modelo da válvula de derivação estável de único canal | FLD-D30H |
| 5 | Pressão do sistema | 14MPa |
| 6 | Dimensão do cilindro de direção | Ф70×40×357mm |
| Sistema de freio | ||
| 1 | Tipo de freio de deslocação | Óleo de ar assistido.4 freios de roda |
| 2 | Pressão de ar | 7-8kgf/cm2 |
| 3 | Tipo de freio de emergência | Freio de ar de corte automático |
| 4 | Tipo de freio de estacionamento | Freio de ar com controle manual |
| Capacidade de óleo | ||
| 1 | Combustível (diesel) | 110L |
| 2 | Óleo lubrificante do motor | 13.5L |
| 3 | Óleo para conversor e caixa de velocidade | 35L |
| 4 | Óleo para o sistema hidráulico | 120L |
| 5 | Óleo para eixos de condução (F/R) | 16/15L |
Como um fabricante de pá carregadeira de rodas na China,nossa companhia dispõe também de escavadeira de esteiras,rolo compactador vibratório hidráulico monocilíndrico,mini carregadeira,pavimentador de rodas,e muito mais.
